Spesifikasi Utama / Fitur Khusus:

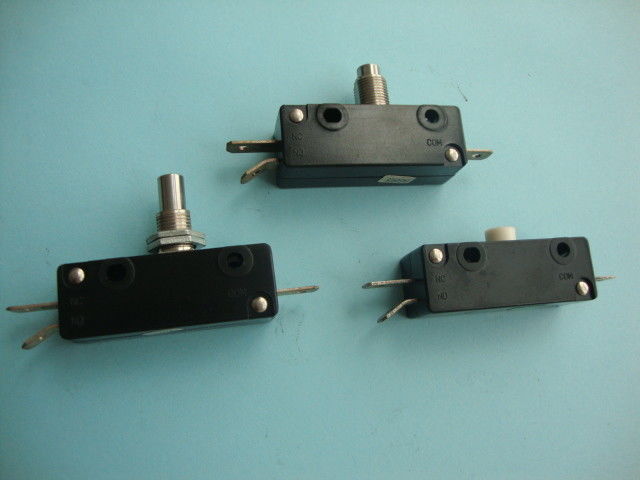

• Nomor model: SFC-HY67 series
• Ketahanan tegangan: 1500V AC, 1 menit
• Suhu operasi: 85 ° C
• Umur pengoperasian: lebih dari 50.000 siklus
• Mekanisme pegas koil berumur panjang.
• Peringkat kontak:
  • UL, cUL-18A 125V AC, 15A 250V AC
  • 15A 277V AC, 2HP, 125 atau 277V
  • 18 (12) A 250V AC TUV
• Beralih dimensi kerak: 12mm Untuk pemasangan boot yang benar ini, ikuti lima langkah berurutan ini. Sangat penting bahwa jumlah utas pada bilah saklar / potensiometer yang terpapar di atas permukaan panel depan berada dalam rekomendasi. Kegagalan untuk menghormati maksimum ini dapat menyebabkan kerusakan boot.

LANGKAH 1.Hapus mur pemasangan depan dari saklar bushing.

LANGKAH 2. Masukkan bushing berulir melalui panel.

LANGKAH 3. Sesuaikan back-up nut agar jumlah benang yang ditentukan dapat menonjol melewati panel depan.

LANGKAH 4.Jika perlu, pasang adaptor busing yang sesuai.

LANGKAH 5. Instal saklar boot di tempat pemasangan kacang depan.

ALAT INSTALASI DIREKOMENDASIKAN:

Kunci enam titik kunci socket hex.

Spin tite.

Kunci pas adjustable (tanpa rahang bergerigi).

untuk pengaturan torsi, konsultasikan pabrik.
